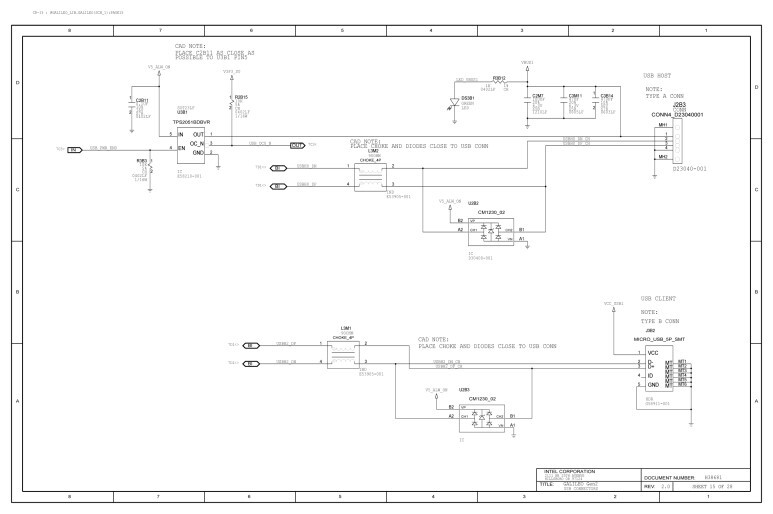

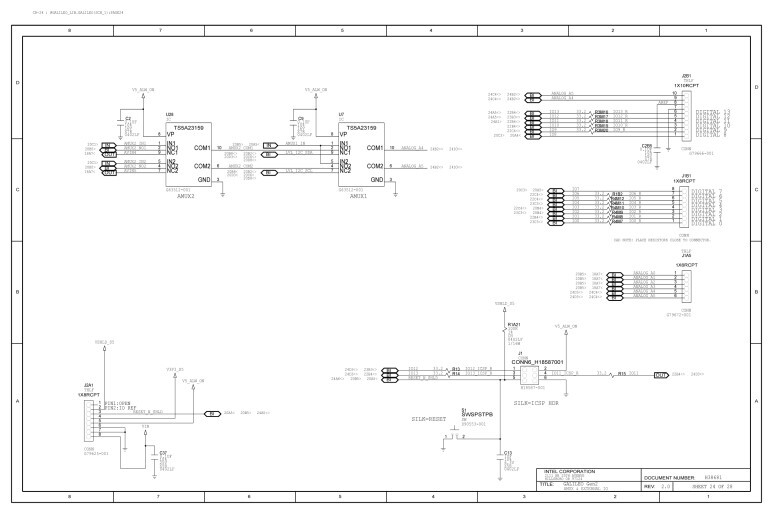

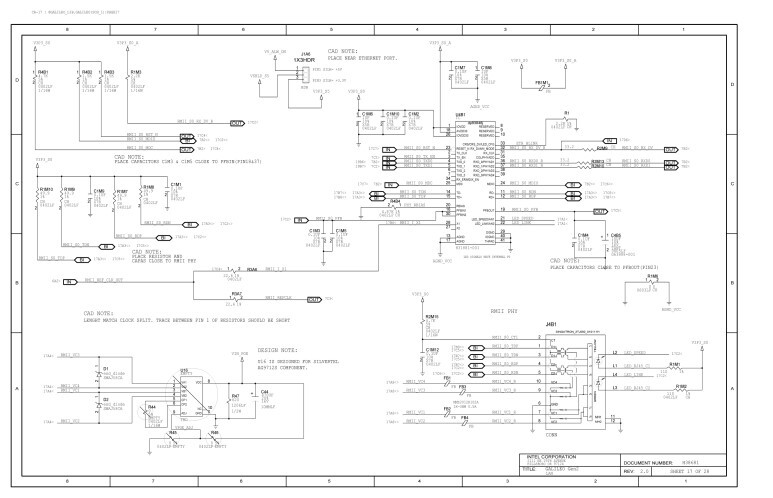

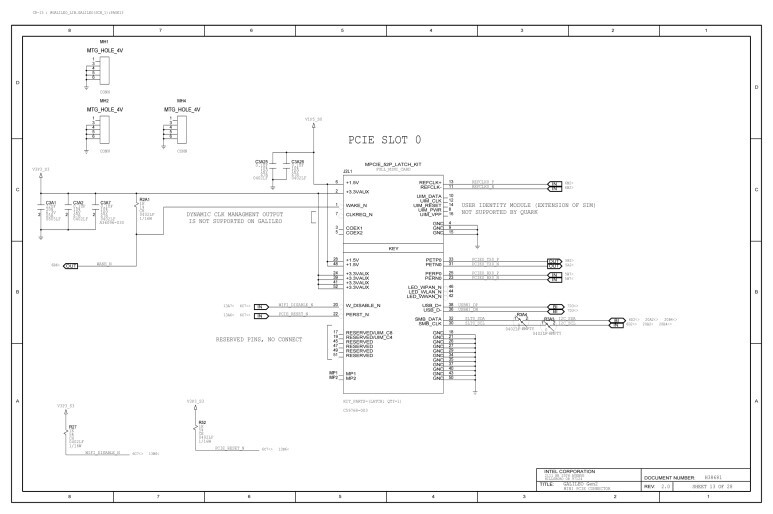

안녕하세요! 오늘은 인텔 개발 보드 갈릴레오 메인보드 버전 1 회로도를 알아보고 공유하겠습니다.
자세한 부분은 첨부파일 PDF으로 준비가 되어있습니다.

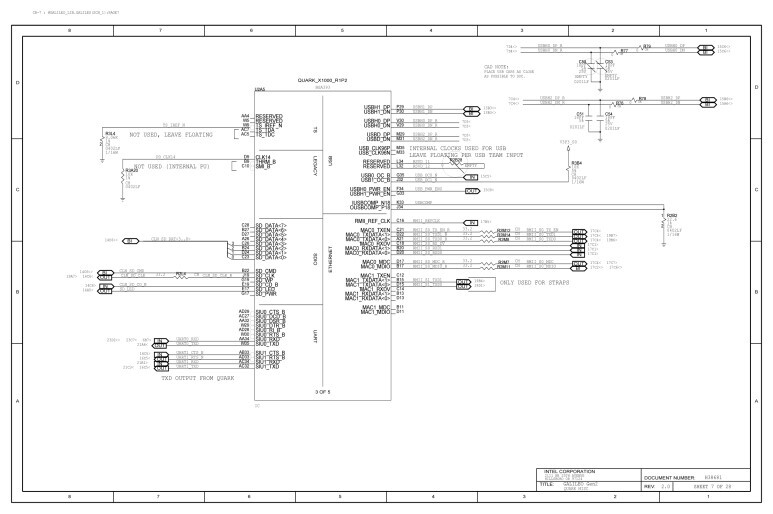

인텔 486 cpu 설계도를 파생하여 22나노 공정으로 만든 Quark x1000 cpu가 탑재된 것이 가장 큰 특징입니다.

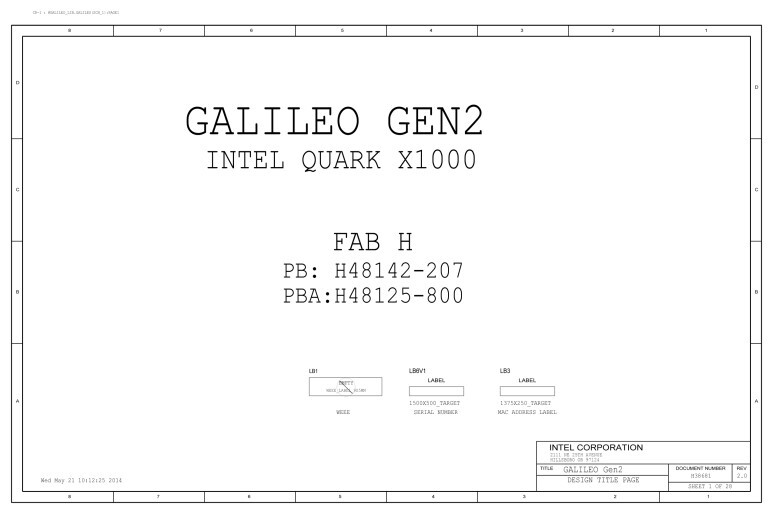

이상 인텔 갈릴레오 2세대 개발 보드 회로도이었습니다!
즐거운 개발 작업을 합시다~
galileo-g2-＃schematic＃.pdf
0.86MB
